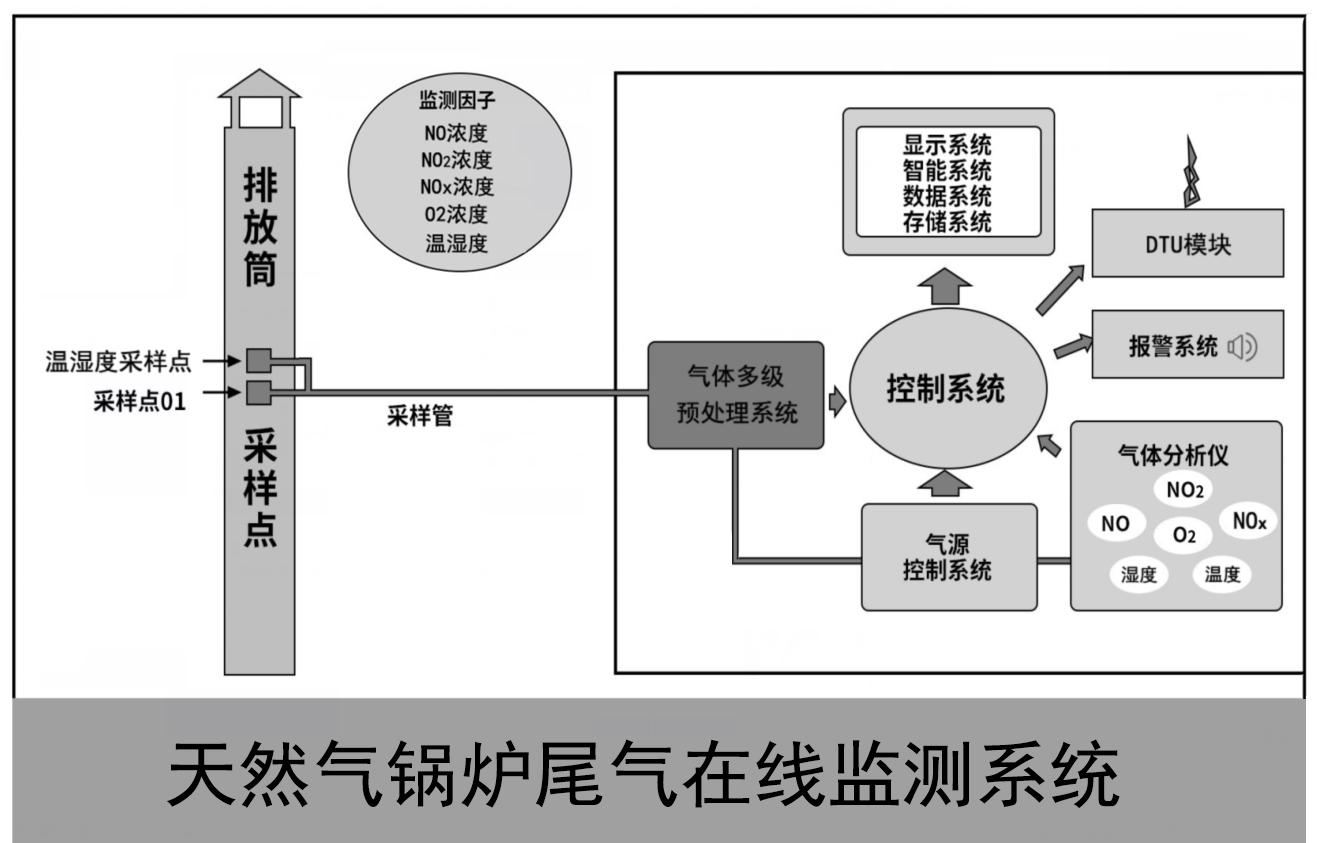

監 測 系 統 圖：





系統采氣分析流程：在 廢氣 治理設備前端和后端都安裝 廢氣 取樣器，樣氣從取樣器經伴熱管線再到冷肼進行快速除水除油，樣氣在后端管路冷凝，之后經過精細的除塵過濾/恒壓/恒流調節后到分析單元進行分析排放濃度。此外，治理設備后端安裝壓力傳感器和流量傳感器，一并采入廢氣，并在系統里運算分析，顯示凈化前 廢氣 的濃度、凈化后 廢氣 的濃度、流速、流量、溫度、壓力、去除率等等七參數。

1、多平臺通訊：數據可直接傳入政府平臺，且同時支持廠家組建平臺，分級監控，多維度通訊和報警功能，還可實現手機和電腦遠程監控；

2、靈活的方案配置：
緊跟環保政策對不同行業的排放標準，對各行業的廢氣排放監測不斷優化升級，結構一體化設計，模塊化集成，針對不同行業擁有豐富的應用經驗及監測方案；

3、精確的監測數據：
可同時監測多種污染氣體，內置先進的交叉干擾運算模塊，溫濕度檢測及補償，更精準的反饋現場濃度值;

5，PRE預處理裝置：
采用行業領先的PRE預處理裝置，在高溫，高濕度，粉塵，油氣的環境下穩定運行，可大大延長在惡劣環境下的使用壽命。

6，穩定性超強：
針對廢氣不同行業應用進行嚴格的進料篩選工序，及十幾年行業經驗的研發人員匠心打造，大幅度提高監測設備的可靠性。

設計依據：相關政策、規劃和工作意見
《國務院關于印發國家環境保護“十二五”規劃的通知》（國發〔2011〕42 號）
《國務院關于加強環境保護重點工作的意見》（國發〔2011〕35 號）
《大氣污染防治行動計劃》（國發〔2013〕37 號）
《關于開展燃氣鍋爐氮氧化物治理工作的通知》（冀氣領辦〔2018〕177 號）
《污染源自動監控管理辦法》
《河北省污染源在線監控實施方案》
《河北省重點污染源自動監控管理工作實施方案》
相關技術標準規范
《固定污染源廢氣 氮氧化物的測定定電位電解法》HJ 693-2014
《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》GB/T16157
《污染源在線自動監控（監測）系統數據傳輸標準》HJ/T212-2005
《自動化儀表工程施工及驗收規范》GB/50093
《環境空氣質量標準》（GB3095-2012）
《大氣污染物綜合排放標準》（GB16297-1996）
《固定污染源煙氣排放連續監測技術規范》（HJ/T 75-2007）
《固定污染源排放煙氣連續監測系統技術要求及檢測方法》（HJ/T 76-2007）
